2019年 春期 応用情報技術者試験 問7

家庭用浴室給湯システム

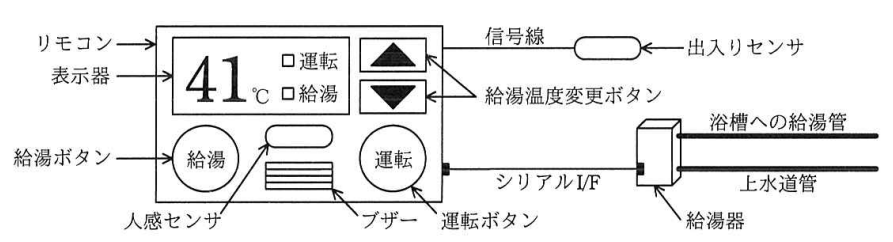

G社は、家庭用浴室給湯システム（以下、浴室給湯システムという）を開発している。浴室給湯システムは、設定された給湯温度で浴槽に給湯を行う機能と、浴室に入った人が洗い場又は浴槽で動かなくなる事象（以下、異常事象という）を監視して、異常事象が発生したらブザーで同居人に知らせる機能をもつ。浴室給湯システムは、浴室内に設置されるリモコン、浴室の出入口に設置される出入りセンサ、及び浴室外に設置される給湯器で構成される。浴室給湯システムの構成を図1に、浴室給湯システムの構成要素の概要を表1に示す。

【出入りセンサの出力の確定方法】

MCUは、出入りセンサの出力を1回の読出しでは確定せず、10ミリ秒間隔で出力を読み出して、5回連続で同じ値が読み出せたときに確定し、その値を確定値とする。

【リモコンの動作】

1. リモコンは、各ボタンによって操作を受け付け、給湯器に指示を送信する。

• 運転ボタンが押されたら給湯器の運転又は停止、給湯ボタンが押されたら給湯、給湯温度変更ボタンが押されたら給湯温度の変更というように、ボタンに応じた指示を給湯器に送信する。

2. リモコンは、人の浴室の出入り及び異常事象を監視する。

• 人感センサの出力が1であれば、人が浴室に入ったと判定する。
• 人が浴室に入ったと判定した後、出入りセンサの確定値が1となった後で人感センサの出力が0となれば、人が浴室から出たと判定する。
• 人が浴室に入ったと判定した後、出入りセンサの確定値が1となる前に、人感センサの出力が連続して3分以上0であれば、異常事象と判定する。
• 異常事象と判定したら、いずれかのボタンが押されるまでブザーを鳴動する。

【リモコンのソフトウェア構成】

リモコンの組込みソフトウェアには、リアルタイムOSを使用する。異常事象の監視に関係する主なタスクの一覧を表2に示す。
